Duratt采用的动磁直线电机与动圈直线电机有什么区别？为什么选择动磁方案？

在动态力学试验领域，直线电机驱动正在逐步替代传统的电液伺服和机械凸轮传动方案。但"直线电机"本身又分为多种技术路线，其中最常见的两种是动圈式（Moving Coil）和动磁式（Moving Magnet）。两者虽然都基于电磁驱动原理，但在结构设计上有本质差异，直接影响试验设备的精度、可靠性和使用成本。

上海视疆仪器在其全系列动态力学性能试验系统中，一致采用动磁直线电机驱动方案。本文将从结构原理出发，解析两种方案的核心差异，以及动磁方案在试验设备中的实际优势。

一、基本结构差异

无论动圈还是动磁，直线电机的工作原理都是"载流导体在磁场中受安培力"——通电线圈与永磁体之间产生直线推力，省去了旋转电机加丝杠、曲柄等中间传动环节。

两者的核心区别在于谁动、谁不动：

动圈式：永磁体固定在定子上，线圈作为动子往复运动。工作时，动子需要通过柔性电缆持续供电。

动磁式：线圈固定在定子上，永磁体作为动子往复运动。动子不需要供电电缆，依靠与线圈之间的电磁作用获得驱动力。

这个看似简单的"谁动谁不动"的差别，在工程实践中会引发一系列连锁效应。

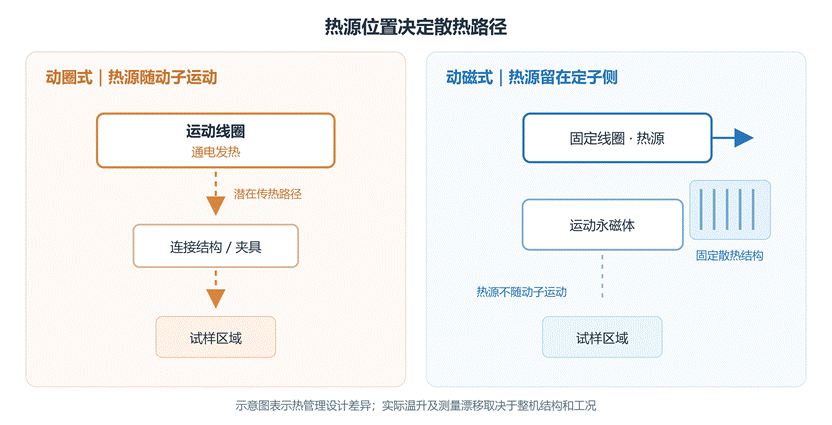

二、散热与热稳定性

直线电机工作时，线圈通电会产生焦耳热。两种方案的热源位置不同：动圈式的线圈随动子运动，散热设计需要兼顾运动部件；动磁式的线圈固定在定子侧，便于配置固定的散热结构。

对于需要长时间连续运行的疲劳试验和DMA温度扫描测试而言，热稳定性是需要重点考虑的因素。固定线圈便于进行散热设计，是动磁方案的结构优势之一。不过，具体测量精度仍需结合设备的温控、传感器、结构设计与实际工况判断。

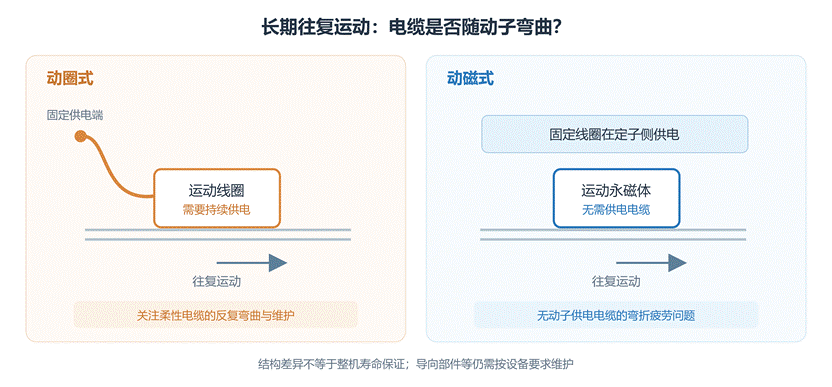

三、可靠性与使用寿命

动圈式电机的运动线圈需要供电电缆。反复运动时，电缆会经历周期性弯曲，因此在长期循环工况下，需要关注电缆的选型、布线与维护。

动磁式电机的永磁体动子不需要供电电缆，因此不存在动子供电电缆的弯折疲劳问题。但这并不意味着整机没有其他磨损或维护需求，导轨、轴承等部件仍需按实际设计进行检查。

四、力值输出与扩展能力

动圈式电机需要兼顾运动线圈的尺寸与动子质量。动磁式电机的线圈固定在定子侧，在布置线圈与设计散热结构方面具有不同的设计自由度。通过调整线圈、磁路等结构，可以面向不同推力需求进行设计。

需要注意的是，实际可实现的力值范围取决于具体产品设计，不能仅凭"动圈"或"动磁"的结构名称判断设备的最大输出能力。

五、洁净度与运维成本

与传统电液伺服系统相比，直线电机驱动不依赖液压油作为驱动介质。动磁式结构还省去了随动子运动的供电电缆，因此不需要针对该电缆进行弯折疲劳检查。实际洁净度和维护成本仍应结合整机结构与使用环境评估。

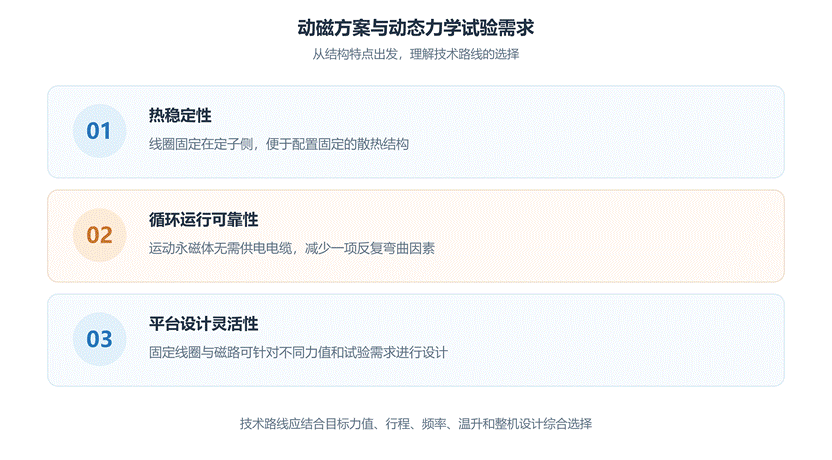

六、Duratt为什么选择动磁方案？

从这篇文章讨论的动态力学试验场景看，选择动磁方案的逻辑主要涉及热管理、长期循环运行与不同力值需求下的平台设计。

动圈和动磁并非简单的"好与坏"，而是不同应用场景下的工程取舍。动圈式在需要控制动子质量的微行程精密驱动场景中有其应用价值；对于重视长时间运行、热管理和循环加载的动态力学试验设备，动磁式提供了值得利用的结构特点。
