Name: DU20000
Brand: Durattest

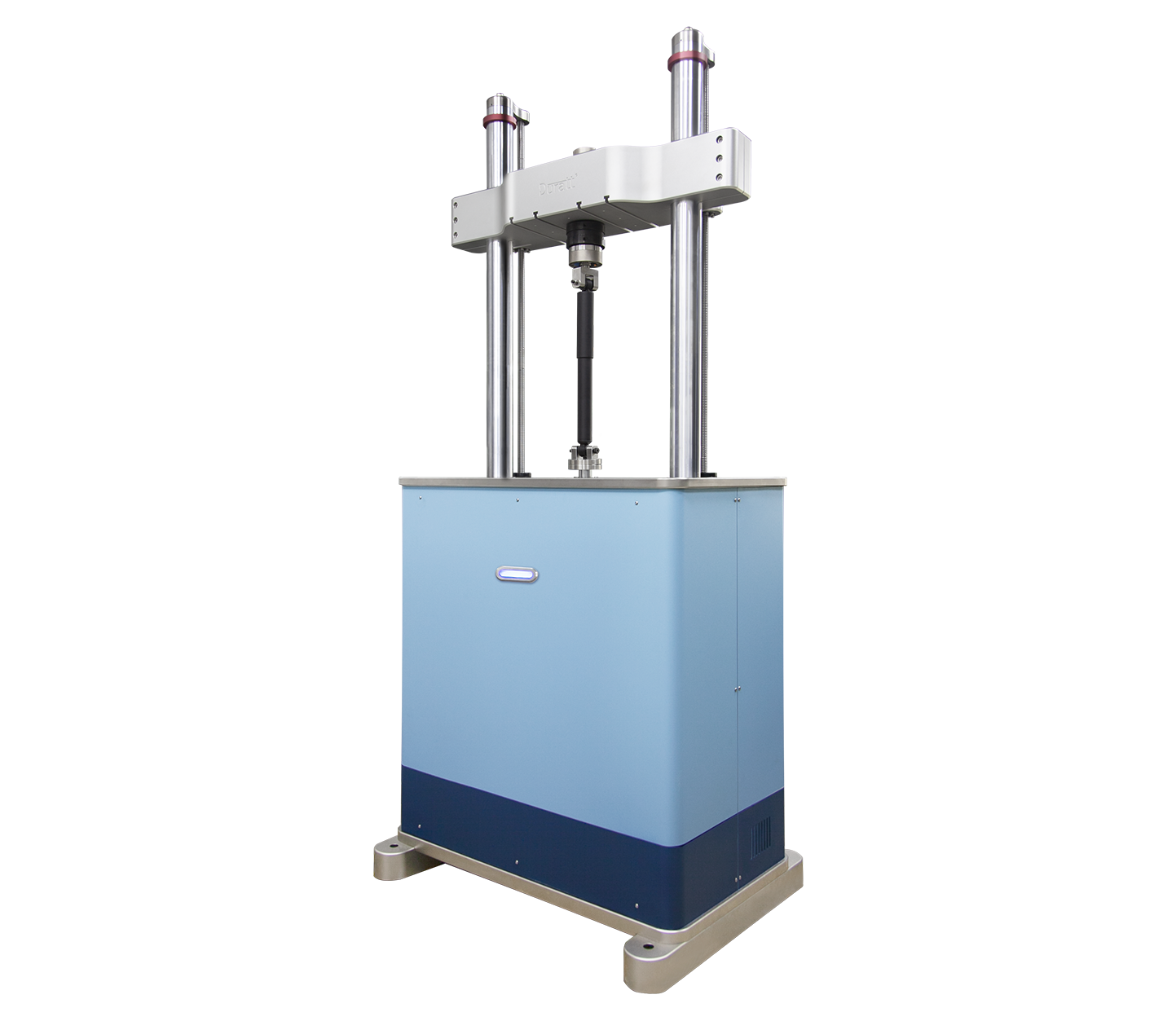

Duratt®大载荷动态测试平台集成了定制化的高性能大功率动磁直线电机和控制系统，可以实现从静态直至高频的动态激励，DU20000动态载荷最大为18000N，动态位移行程大，广泛适用于各种材料以及零部件或制品的动态力学性能测试以及高性能静态拉压测试

整机结构坚固可靠，工艺精湛，电机平台升降集成滚珠丝杠，安全便捷。电气设计满足CE安全标准，人机工程优化设计，软件操作界面简洁清晰，易于操作

DU20000主机采用油循环冷却高功率驱动电机，实现电机在高负载率情况下长期稳定工作。循环冷却系统无控制柜内部接头，确保机柜内部无渗漏，通过外接冷却油冷却，根据系统负载率工况自动启停冷却循环系统

典型测试条件包含拉伸、压缩、三/四点弯曲、扭转、频率扫描、温度扫描（可选）等，可选配盐水浴、高低温舱等外部测试环境舱

大载荷高性能高可靠性CE安全要求

典型应用包含：

航空航天材料/部件疲劳测试
复合材料动态性能研究
汽车零部件阻尼特性研究
铁路零部件/材料耐久性研究
金属材料疲劳性能研究
人工关节等骨科植入物疲劳测试
其他大载荷零部件阻尼特性研究
其他大载荷零部件耐久性研究

典型生物医疗相关应用

接骨板疲劳测试
椎间融合器疲劳测试
人工关节疲劳测试
人工关节磨损测试
金属材料动态特性/疲劳研究
陶瓷材料及零部件研究
聚合物材料粘弹特性研究
部件疲劳/动刚度测试
高低温环境测试
盐水浴环境测试

应用案例

橡胶减震支脚测试
多样品减震器测试系统
减震器示功测试

平台特点

动磁驱动直线电机

不同于传统的液压动态测试技术，动磁驱动直线电机提供了优异的动态性能。高效的直接动磁驱动提供了远超常规的高速度、高频率和大动态应变，实现了大载荷和高动态应变前提下的高频测试

洁净节能环保

使用环境洁净节能环保-无任何液压/气动系统、无噪音、免维护

高度耐用性

理想工况下磁悬浮结构，长期运行无需任何维护

灵活的系统结构

测试系统有台式和立式两种基本结构，整合可靠易用的电动升降装置进行横梁高度调节，可集成各种环境试验舱和夹具来满足不同的测试条件要求

人体工学设计

整机经过人体工学优化，控制系统集成于一体化的控制柜中，操作维护安全简便，外观优美、线条流畅。系统指示灯通过不同颜色显示当前工作状态（正常/预警/异常停机）

安全系统完备

带有双重刹车机构：意外停机电磁缓冲减速，部分型号带有强制刹车，避免意外停机的瞬间对试样或传感器造成不可逆转的破坏。横梁升降双重安全限位，锁定横梁之前电机无法动作

便捷可靠

可通过外部开关控制横梁升降，旋钮控制电机微调，便于装夹试样及试验初始化。采用高可靠性的工业控制计算机，带有UPS电源，避免异常断电丢失数据

Durattest®测试软件

Durattest®测试软件是配合Duratt®系列电子动态力学试验机而使用的完全自主知识产权的控制软件，符合FDA 21 CFR Part11的要求，数据采集真实可信，人员权限严格规范

动/静态测试软件

软件标准配置带有静态测试及动态测试软件包，可针对两种不同需求启动不同的操作界面，直观清晰，方便定制。动态测试全流程可图形化自行定制，模块化设计，可方便设定各种测试参数的自动切换

PID参数自动优化调整

自动测试系统刚度，实现PID参数自动优化调整，可适应不同刚度的测试对象实现最优化控制。测试的终止可以依据各种用户可定制的条件自动实现，终止动作可定义，数据采集的类型、数量及采集时间点均可由用户自行定义

多步测试参数"轻松"设定

软件试验方法中多步复杂测试采用直觉式方式设定相关步骤和参数-参照实际动作顺序设定每一步的参数，简便快捷，快速上手。可在同一实验中轻松实现载荷控制和位移控制的条件切换，可加载用户导入的复杂波形

精准可靠的数据采集和输出

高采样频率可以确保用户获得精准的原始数据；用户自定义采集数据的时间段和采集频次；强制数据保全设定防止试样破坏或试验意外终止时数据丢失

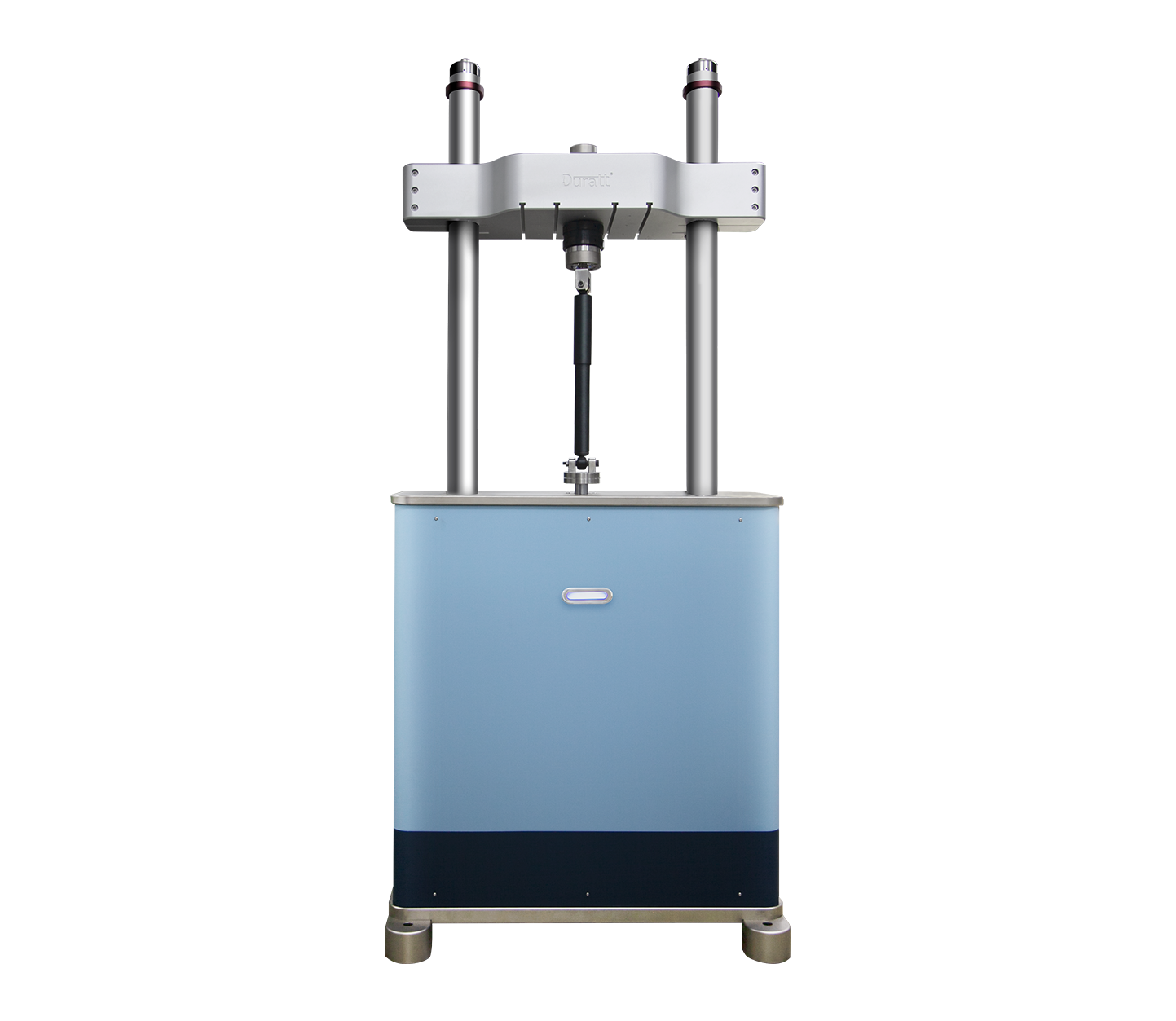

DU20000
