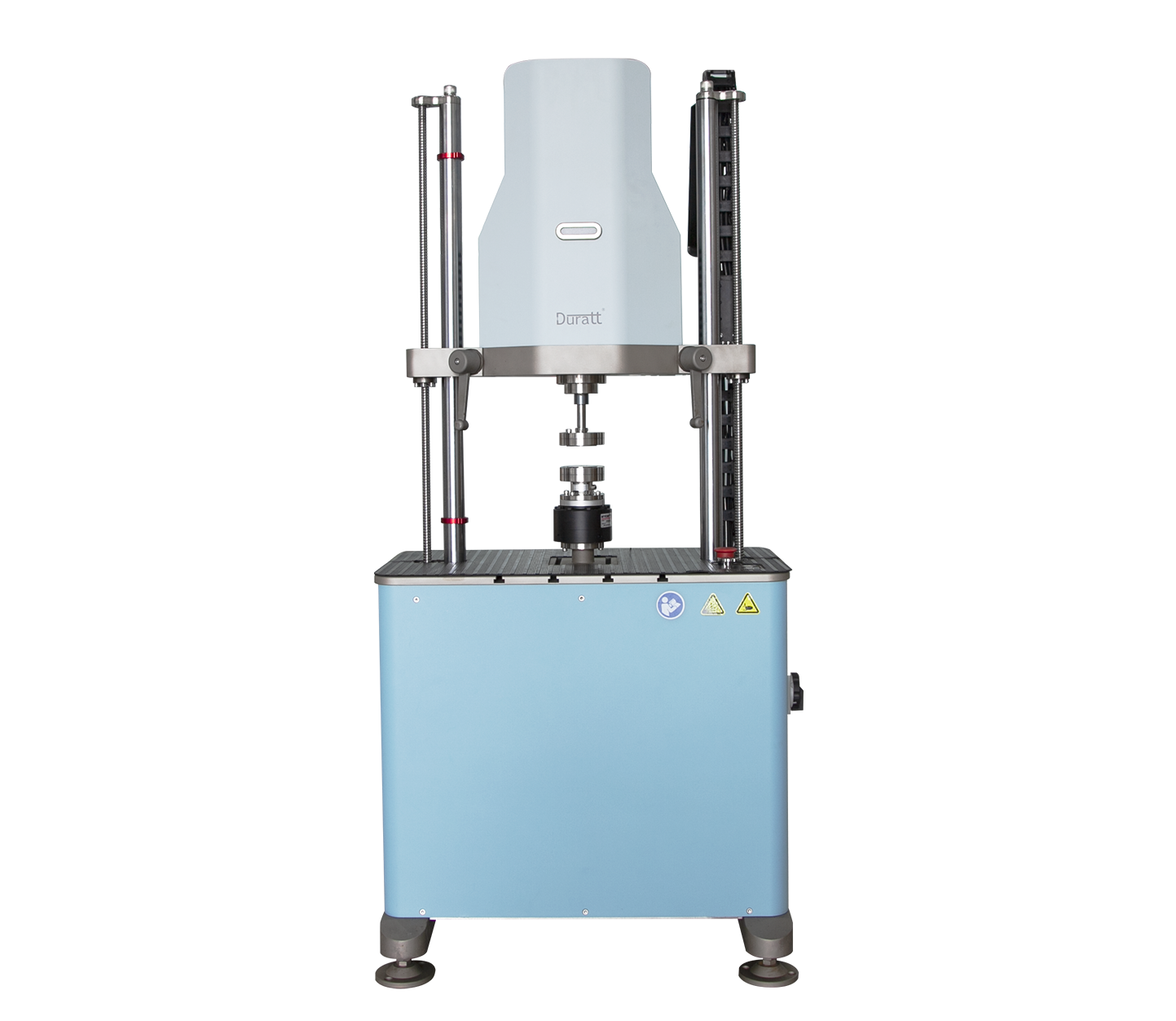

Name: D800
Brand: Durattest

D系列电子动态测试平台集成了定制化的高性能动磁直线电机和控制系统，可以实现从静态直至高频的动态激励，D800动态载荷为800N，动态位移行程大，广泛适用于各种材料以及小型零部件的动态力学性能测试以及高性能动态拉压测试

整机结构坚固可靠，工艺精湛，电机平台升降集成滚珠丝杠，安全便捷。电气设计满足CE安全标准，人机工程优化设计，软件操作界面简洁清晰，易于操作。

结合相关DMA软件，可对粘弹性材料如高分子材料或复合材料进行粘弹特性研究，包含玻璃化转变、松弛/蠕变、损耗特性等研究。

典型测试条件包含拉伸、压缩、三/四点弯曲、扭转、频率扫描、温度扫描（可选）等，可选配盐水浴、高低温舱等外部测试环境舱

高可靠性高性能粘弹性研究CE安全要求

典型应用包含：

电子材料零部件可靠性测试
航空航天材料/部件疲劳测试
天然/人造纤维材料动/静态模量研究
金属丝动态特性/疲劳研究
陶瓷材料及零部件疲劳测试
塑料/橡胶疲劳测试/松弛/蠕变研究
塑料/橡胶/弹性体粘弹性研究
复合材料动态性能研究
特种材料高速拉伸/压缩性能研究
医疗植入物疲劳测试（心血管及骨科植入物）
生物材料如水凝胶研究
锂电新能源电芯及部件材料疲劳测试

典型生物医疗相关应用

骨钉旋入拔出/自攻性能测试
接骨板疲劳测试
椎间盘融合器疲劳测试
人工关节疲劳测试
人工关节磨损测试
支架轴向/弯曲/旋转疲劳测试
天然/人造纤维材料强度/动静态模量研究
金属丝动态特性/疲劳研究
陶瓷材料及零部件研究
塑料/橡胶/弹性体粘弹性研究
生物材料如水凝胶研究
盐水浴环境测试

应用案例

螺钉自攻/旋入旋出测试
柔性细长杆件疲劳测试
混凝土钢纤维拉拔疲劳测试
镍合金丝拉伸疲劳实验
股骨替换组件疲劳测试
髓内钉疲劳测试（YY/T 0591 / ASTM F1264）
内固定钢板、棒和螺钉动态四点弯疲劳（YY/T 1503 / ASTM F382 / ISO 9585、YY/T 0119 / ASTM F2103、YY/T 0509 / ASTM F2505）
骨水泥/丙烯酸树脂弯曲疲劳试验（YY/T 1429 / ISO 16402）
骨内牙种植体动态疲劳试验（YY/T 0521 / ISO 14801）
脊柱组件疲劳（YY/T 0961 / ASTM F1798）
脊柱植入物内固定系统静态和动态评价（YY/T 1560 / ASTM F2706、YY/T 0857 / ASTM F1717）
接骨螺钉旋入拔出/自攻性能测试（YY/T 1504、YY/T 1505、YY/T 1506、YY/T 0662、ASTM F543、ISO 6475，适用T型号）
硫化橡胶疲劳裂纹扩展速率测定（GB/T 41941-2022）
硫化橡胶或热塑性橡胶屈挠龟裂和裂口增长的测定（德墨西亚型，GB/T 13934-2006）
硫化橡胶伸张疲劳的测定（GB/T 1688-2008）
汽车电机定子铜排焊点疲劳测试：模拟汽车电机定子铜排焊点在实际工作状态下的振动工况，测试焊点结构的力学性能
高分子聚合物材料应变控拉-拉疲劳力学性能测试

平台特点

电磁驱动直线电机

不同于传统的液压动态测试技术，动磁驱动直线电机提供了优异的动态性能。高效的直接动磁驱动提供了远超常规的高速度、高频率和大动态应变，实现了大载荷和高动态应变前提下的高频测试

洁净节能环保

使用环境洁净节能环保-无任何液压/气动系统、无噪音、免维护

高度耐用性

理想工况下磁悬浮结构，长期运行无需任何维护

灵活的系统结构

测试系统有台式和立式两种基本结构，整合可靠易用的电动升降装置进行横梁高度调节，可集成各种环境试验舱和夹具来满足不同的测试条件要求

人体工学设计

整机经过人体工学优化，控制系统集成于一体化的控制柜中，操作维护安全简便，外观优美、线条流畅。系统指示灯通过不同颜色显示当前工作状态（正常/预警/异常停机）

安全系统完备

带有双重刹车机构：意外停机电磁缓冲减速，部分型号带有强制刹车，避免意外停机的瞬间对试样或传感器造成不可逆转的破坏。横梁升降双重安全限位，锁定横梁之前电机无法动作

便捷可靠

可通过外部开关控制横梁升降，旋钮控制电机微调，便于装夹试样及试验初始化。采用高可靠性的工业控制计算机，带有UPS电源，避免异常断电丢失数据

Durattest®测试软件

Durattest®测试软件是配合Duratt®系列电子动态力学试验机而使用的完全自主知识产权的控制软件，符合FDA 21 CFR Part11的要求，数据采集真实可信，人员权限严格规范

动/静态测试软件

软件标准配置带有静态测试及动态测试软件包，可针对两种不同需求启动不同的操作界面，直观清晰，方便定制。动态测试全流程可图形化自行定制，模块化设计，可方便设定各种测试参数的自动切换

PID参数自动优化调整

自动测试系统刚度，实现PID参数自动优化调整，可适应不同刚度的测试对象实现最优化控制。测试的终止可以依据各种用户可定制的条件自动实现，终止动作可定义，数据采集的类型、数量及采集时间点均可由用户自行定义

多步测试参数"轻松"设定

软件试验方法中多步复杂测试采用直觉式方式设定相关步骤和参数-参照实际动作顺序设定每一步的参数，简便快捷，快速上手。可在同一实验中轻松实现载荷控制和位移控制的条件切换，可加载用户导入的复杂波形

精准可靠的数据采集和输出

高采样频率可以确保用户获得精准的原始数据；用户自定义采集数据的时间段和采集频次；强制数据保全设定防止试样破坏或试验意外终止时数据丢失

D800

产品介绍
